Защита и управление уличным освещением Overvis Streetlight (ШУЗО)

Компания Новатек-Электро занимается серийным производством защитного микропроцессорного оборудования и имеет 19 лет опыта в разработке устройств для электротехнической автоматизации. Завоевывая уважение своих партнеров по бизнесу и признание конечных клиентов, продукты компании приобрели свою популярность к применению в странах ближнего СНГ, восточной Европы и ближней Азии.

В 2006 году была запущена в производство линейка приборов с поддержкой популярного промышленного протокола Modbus. После выхода на промышленный рынок с новым ассортиментом, инженерные разработки компании начали находить свое применение в автоматизированных системах управления на разных промышленных объектах. На сегодняшний день проверенное временем оборудование прекрасно взаимодействует с ассортиментом модулей 2016-17 годов разработки и при этом значительно упрощают реализацию сложных проектов по автоматизации для разных сфер промышленности.

Ко всему, с 2014 года компания развивает собственное серверное решение для удалённой web-диспечеризации Overvis, с бесплатным доступом к ресурсам платформы для покупателей продукции Новатек-Электро.

Совместив аппаратные решения и web-технологии удалось выделить серию стандартизированных продуктов под частые задачи предприятий.



Назначение проекта



Легкий способ для построения единой системы контроля над всеми шкафами управления наружным освещением. Быстрая организация учета потреблений. Объединение множества распределенных объектов в единую web-диспетчерскую для того, чтобы: Контролировать работу обслуживаемых пунктовСоздать систему оповещений и минимизировать аварийные простои Собирать отчетную информациюПроводить регулировку оборудования без выезда на объектыИметь 5 лет гарантии.



Описание проекта



Готовые решения для промышленной автоматизации (внедрение в городе Никополе, Украина). Готовые щиты автоматизации под задачи промышленных предприятий для диспетчерского контроля за состоянием оборудования и удаленного Web-управления процессом.

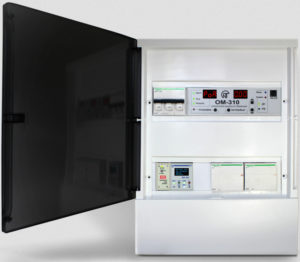

Решение №1: Защита и управление уличным освещением Overvis Streetlight (ШУНО)



В комплект готового решения входит:

  • распределительный щит (по желанию заказчика может быть различных модификаций: пластиковый: внутренний, наружный; металлический; герметичный, негерметичный);
  • контроллер ЕМ-481 — контроллер удаленного доступадля ручного управления и диспетчерского мониторинга за шкафами управления наружным освещением (контроллер рассчитан на подключение до 250 локальных устройств и передачу информации на удаленный сервер по сбору данных, который работает в сетях интернет через любые доступные каналы связи Ethernet — WiFi — 2G — 3G);
  • устройство ОМ-310 – которое обеспечивает: контроль напряжения, защита по напряжению, защита по току, управление на 2 нагрузки, защита от перекосов фаз, контроль чередования фаз, счетчики электроэнергии, открытый протокол для передачи данных;
  • блок питания 220/12 В 1 А – для питания устройства ЕМ-481;
  • коммутационные аппараты (автоматический выключатель, пускатели) – данные устройства комплектуются в соответствии с номинальной мощностью подключаемой нагрузки, и по желанию заказчика могут быть представлены любого желаемого производителя).

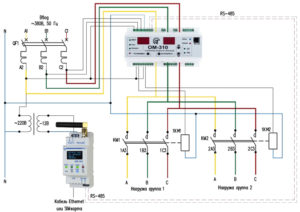

В зависимости от схемы работы уличного освещения существует щит ШУНО с трехфазным и однофазным подключением.





Отличительные особенности ШУНО Overvis Streetlight

  • удобный мастер настройки подключений для простого и быстрого внедрения в существующий рабочий процесс (разрешите обмен данных на подключаемом устройстве, перейдите по уникальной ссылке в комплекте контроллеров соединения и выберите правильную модель своего устройства из предлагаемого списка);
  • инструменты для отчетности и анализа накопленных данных (интерактивные диаграммы, аналитические гистограммы, xls-отчеты, объединение данных с распределенных объектов в один график или отчет);
  • аварийное оповещение через SMS, email или голосовой дозвон с контролем доставки извещения (система переберет все известные номера обслуживающего персонала и только при отсутствии реакций переходит к списку номеров с вышестоящим уровнем ответственности);
  • документация с подробным описанием для самостоятельного создания анимированных визуализаций и программ логической автоматизации (логика держится на контроллере связи и не зависит от наличия соединения с сервером, визуализации рисуются в стандартных графических редакторах).



Преимущества и выгоды продукта



Легкий способ для построения единой системы контроля над всеми шкафами управления наружным освещением. Быстрая организация учета потреблений. Объединение множества распределенных объектов в единую web-диспетчерскую для того, чтобы:

  • контролировать работу обслуживаемых пунктов с помощью удобных и интуитивно понятных диспетчерских web-пультов;
  • создать систему оповещений для обслуживающего персонала и минимизировать аварийные простои;
  • собирать всю отчетную информацию с помощью автоматизированной системы сбора данных;
  • проводить регулировку работы оборудования и анализ состояний без выезда на объекты;
  • получать на руки подробную историю и xls-отчеты о потреблениях и других жизненно важных параметрах для анализа работы всех систем;
  • предоставлять отдельным пользователям доступ к визуализации технологического процесса в режиме реального времени и частичным доступом к необходимой отчетности и управлению;
  • иметь 5 лет гарантии на облачный сервис и оборудование нашего производства.

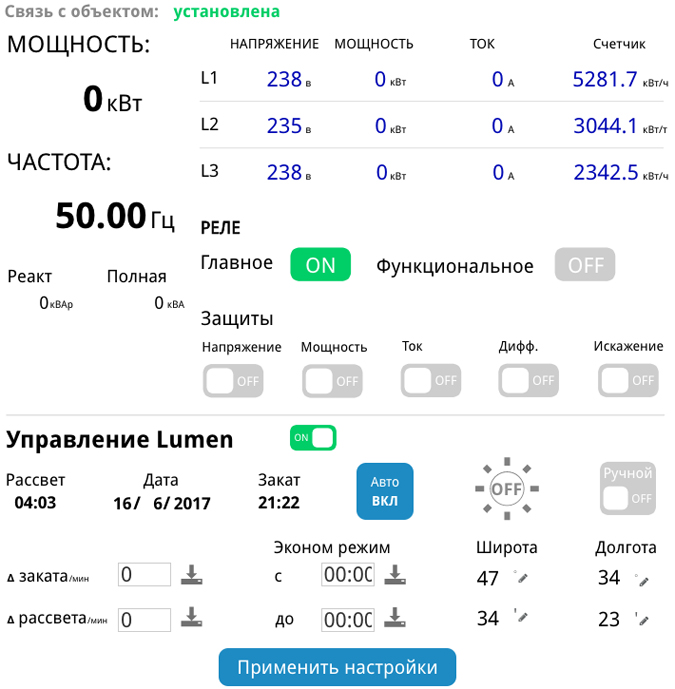

Визуализация щита ШУНО для настройки и отслеживания параметров



Для работы щита управления уличным освещением ШУНО необходимовсего лишь смонтировать готовый щит в необходимое место, подключить питающий кабель к вводному автомату, а кабель питающий нагрузку к нижним клеммам магнитных пускателей (группа 1 и группа 2). В устройство ЕМ-481 следует вставить СИМ карту вашего оператора ( с доступом в интернет 2G — 3G), либо кабель Ethernet. Включить ЩИТ и произвести подключение ЕМ-481 к серверу. После чего на визуализации настроить необходимые защиты и режим работы.

Что вы можете получить:

  • Автоматизацию работы уличного освещения и сокращение расходов на электроэнергию.
  • Историю точных данных для принятия решительных действий в сторону энергоэффективности с безошибочным прогнозом результата.
  • Проводить более тонкую настройку режимов работы освещения для достижения максимального уровня в энергосбережении.
